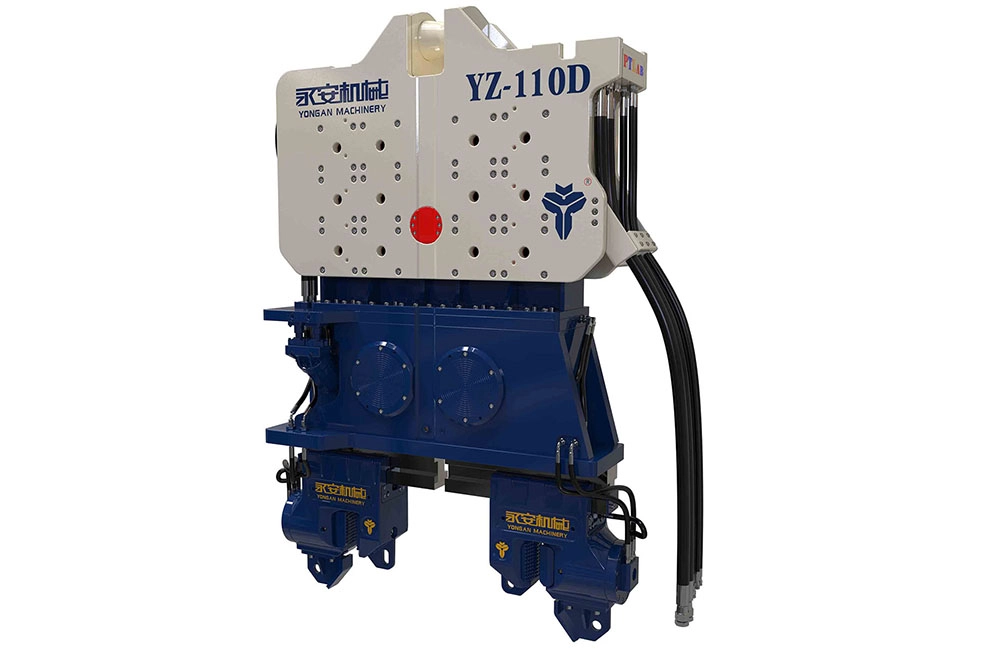

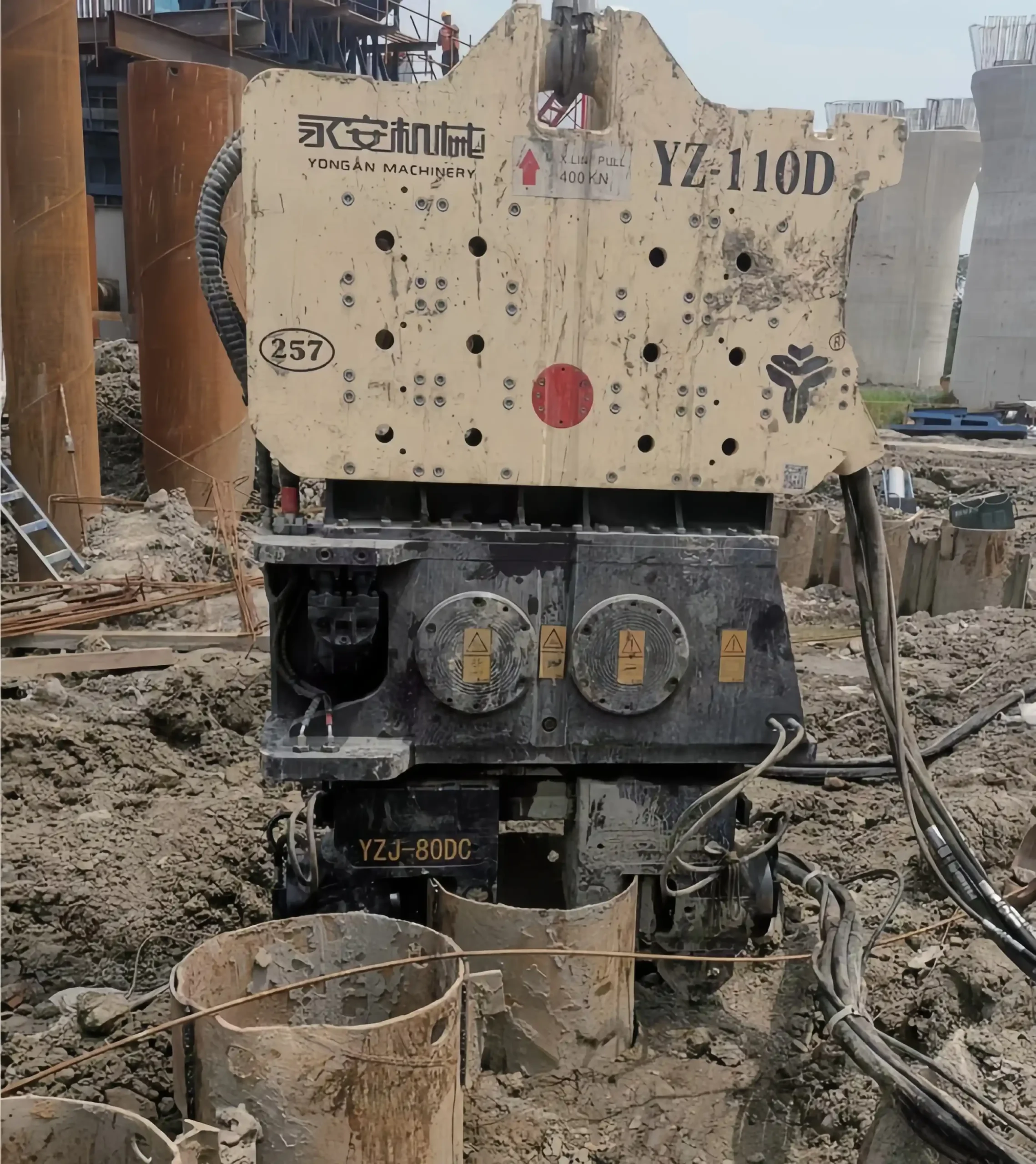

YZ-110D

Эксцентричный момент: 32 кг·м
Макс.скорость： 1800 об/мин
Центробежная сила： 1140 кН
Вес(без зажима)： 4000 кг
Макс.сила извлечения： 600 кН
Макс.амплитуда： 32 мм
Макс. Поток ： 480 л/мин
Размер без зажима: 1950*600*2100 мм

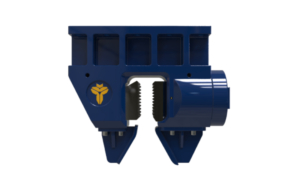

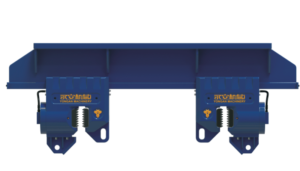

Тип зажима： Одинарный/двойный зажим

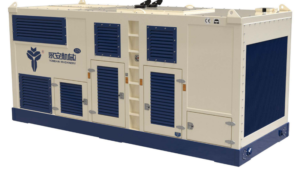

Маслостанция： 500P

Send Enquiry

ОПИСАНИЕ

Сермя YZ гидравлические вибропогружатели с обычной частотой вибрации являются «рабочими лошадками» вибрационной техники. Их прочная, но простая конструкция позволяет использовать эти установки для погружания и извлечения шпунты, труб и в тех случаях, когда нет ограничений на распространение вибраций в грунте. Фиксированный эксцентриковый момент делает этот тип вибропогружателя идеальным для менее чувствительных, тяжелых работ. Вибропогружатели с обычной частотой вибрации известны своей надежностью и мощностью, особенно в сочетании с нашими маслостанциями. Эти комплекты были тщательно подобраны друг к другу для обеспечения оптимальной производительности.

В наших гидравлических вибропогружателях используются гидравлические компоненты ведущих мировых брендов, таких как двигатели CAT или Cummins, подшипники FAG, двигатели и насосы Rexroth и т.д., что обеспечивает стабильность системы. Большинство компонентов являются стандартными, что упрощает замену и техническое обслуживание. Специально разработанная гидравлическая система обеспечивает мощную и стабильную центробежную силу с КПД более 90%. Тщательно продуманная конструкция обеспечивает гидравлическим вибропогружателям небольшие размеры, малый вес и простоту эксплуатации.

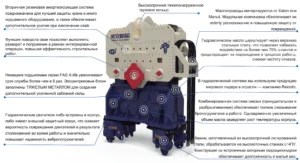

ПРЕИМУЩЕСТВА

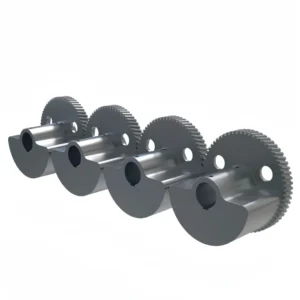

Эксцентриковый блок, заполненный тяжелым металлом

Для увеличения эксцентрикового момента мы заполняем эксцентриковый блок гидравлического вибропогружателя «тяжелым металлом». Это позволяет создавать больший эксцентриковый момент и большую центробежную силу на той же частоте по сравнению с полностью железными эксцентриковыми блоками, делая погружение свай более эффективным.

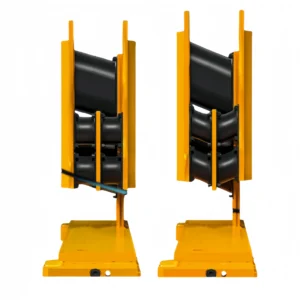

Вторичная резиновая амортизирующая система

Большой эластомер обеспечивает превосходное поглощение высокочастотных вибраций и лучше защищает стрелу крана. Малый эластомер обеспечивает дополнительную силу извлечения.

Немецкие FAG высокоскоростные подшипники

Подшипники являются важнейшими компонентами вибропогружателей. Через подшипники огромная центробежная сила, создаваемая высокоскоростным вращением эксцентриковых блоков, передается на сваи. Мы используем Немецкие подшипники серии FAG X-life , срок службы которых в 5 раз дольше, чем у обычных подшипников.

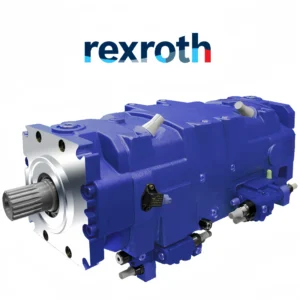

REXROTH Гидравлическая система

Все наши гидравлические насосы, двигатели и гидравлические системы произведены ведущей мировой компанией Rexroth, срок службы и стабильность работы которых значительно превосходят аналогичной продукции других производителей.

Двойная смазка

Система охлаждения большой емкости предотвращает перегрев гидравлики, обеспечивая стабильную работу даже при длительной эксплуатации вибропогружателя. Редуктор оснащен комбинированной системой смазки (разбрызгиванием и принудительной подачей), которая не только смазывает полностью компоненты во время работы, но и отводит тепло от высокоскоростного вращения, ещё по мере увеличения объема смазочного масла рост температуры корпуса замедляется.

Встроенная масляная система

Гидравлическое масло циркулирует через верхнюю стальную плиту, что позволяет сократить количество шлангов на 75% и предотвратить их повреждение во время работы, тем самым снижая частоту отказов. В то же время конструкция вибропогружателей становится более компактной.

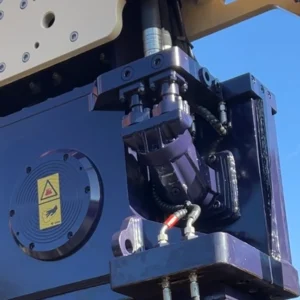

Встроенный двигатель

Наши гидравлические двигатели имеют встроенную конструкцию или оснащены внешним защитным кожухом, что снижает вероятность повреждения двигателей в результате столкновений во время работы и значительно повышает надежность вибропогружателей.

Морская антикоррозионная технология напыления

Применяя американскую нанотехнологию антикоррозийной защиты и более 5 видов обработки поверхности, мы обеспечиваем нашим изделиям выдающуюся устойчивость к экстремальным условиям морской среды.

ДЕТАЛИ

ХАРАКТЕРИСТИКИ

Модель	YZ-90D	YZ-110D	YZ-150B	YZ-180B	YZ-230F	YZ-230B	YZ-280L	YZ-300	YZ-300L	YZ-300F	YZ-360B	YZ-400	YZ-400L	YZ-500B	YZ-600	YZ-800B	YZ-1600
Эксцентриковый момент(кгм)	26	32	46	51	33.5	76	92	137	150	52	102	226	200	250	300	550	1000
Макс.частота (об/мин)	1800	1800	1700	1800	2500	1700	1700	1410	1400	2300	1800	1300	1400	1400	1400	1350	1200
Центробежная сила(кН)	920	1140	1465	1810	2300	2410	2920	3000	3230	3020	3630	4185	4300	5370	6450	11000	15790
Макс. Сила тяги (кН)	400	600	600	600	800	800	800	2000	1600	800	1000	2500	2500	2500/3200	3500/4000	6000	9600
Макс. амплитуда (мм)	32	33	25	32	20	32	30	37	30	16	29	40	37	33	30	35	28
Макс.Поток масла(л/мин)	350	480	620	680	800	800	890	1015	1220	1200	1200	1300	1220	1600	2400	3000	6070
ДШВ (мм)	18005001760	19506002100	30504501940	28455301880	26007852410	24005302380	38557052035	265011504300	34608502480	38557052035	31506502430	270011603980	46009402650	359012804180	340013004200	540020004510	783019807420
Вес без зажима(кг)	3100	4000	5600	5900	6700	8180	9600	16000	14800	9600	10300	18500	21000	24800/30000	35600/41000	66300	135000
Зажим под трубы	YZJ-80DCx2	YZJ-80DCx2	YZJ-120DCx2	YZJ-120DCx2	YZJ-160DCx2	YZJ-160DCx2	YZJ-160DCx2	YZJ-160DCx2	YZJ-160DCx2	YZJ-200DCx2	YZJ-200DCx2	YZJ-200DCx2	YZJ-200DCx2	YZJ-200DCx4	YZJ-200DCx4	YZJ-320DCx4	YZJ-320DCx6
Зажим под шпунты	YZJ-120	YZJ-120	YZJ-160	YZJ-200	YZJ-320	YZJ-320	YZJ-320	YZJ-320	YZJ-320	YZJ-320	YZJ-320	YZJ-320	YZJ-320	/	/	/	/
Маслостанция	400P	500P	600P	600P	800P	800P	800P	1200P	1200P	1200P	1200P	1200P	1200P	1600P	2600P	3500P	3000P*2

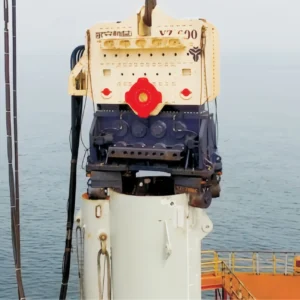

ПРОЕКТЫ

Ведущий производитель сваебойных установок

Закупка и проверка основных компонентов

• Закупка основных компонентов

Zhenu настаивает на использовании высококачественных комплектующих от ведущих мировых производителей, таких как подшипники FAG, гидравлические системы Rexroth и двигатели CAT или Cummins.

• Контроль качества

Проводится строгий контроль качества закупаемого сырья, включая анализ химического состава, испытания механических свойств, измерение точности размеров и т.д.

Обработка и изготовление компонентов

• Механическая обработка

Использование токарных, фрезерных, сверлильных станков с ЧПУ и другого оборудования для механической обработки металлических компонентов с целью обеспечения точности размеров и качества поверхности.

• Термическая обработка

Проведение процессов термической обработки, таких как закалка и отпуск, для ключевых компонентов с целью повышения твердости, прочности и износостойкости.

• Обработка поверхности

Проведение обработки поверхности, такой как гальваническое покрытие и напыление, для улучшения коррозионной стойкости и внешнего вида компонентов.

Сборка и ввод в эксплуатацию

• Сборка компонентов

Собрать обработанные компоненты в соответствии со сборочным чертежом, чтобы сформировать различные узлы сваебойных установок, такие как маслостанция, вибратор, зажим и т. д.

• Окончательная сборка и ввод в эксплуатацию

Собрать все компоненты в единое целое, подключить гидравлические шланги, электрические цепи и т. д., а затем проведите ввод в эксплуатацию.

Контроль качества и испытания

• Визуальный осмотр

Провести визуальный осмотр, чтобы убедиться в отсутствии видимых дефектов на поверхности, равномерности окраски и четкости маркировки.

• Функциональные испытания

Провести комплексные функциональные испытания, включая проверку таких параметров, как частота вибрации, амплитуда, центробежная сила и давление в гидравлической системе.

• Испытания на надежность

Провести испытания на надежность, имитируя реальные условия эксплуатации в течение длительного времени.

Доставка по всему миру

• Гарантия сроков доставки

40-летний опыт позволил нам установить прочные стратегические партнерские отношения с основными поставщиками сырья, такими как производители стали и гидравлических систем, что обеспечивает стабильные и своевременные поставки сырья. Для стандартных моделей мы создали значительный запас основных компонентов и готовых машин, что позволяет осуществлять отгрузку сразу после оформления заказа и значительно сокращает время ожидания.

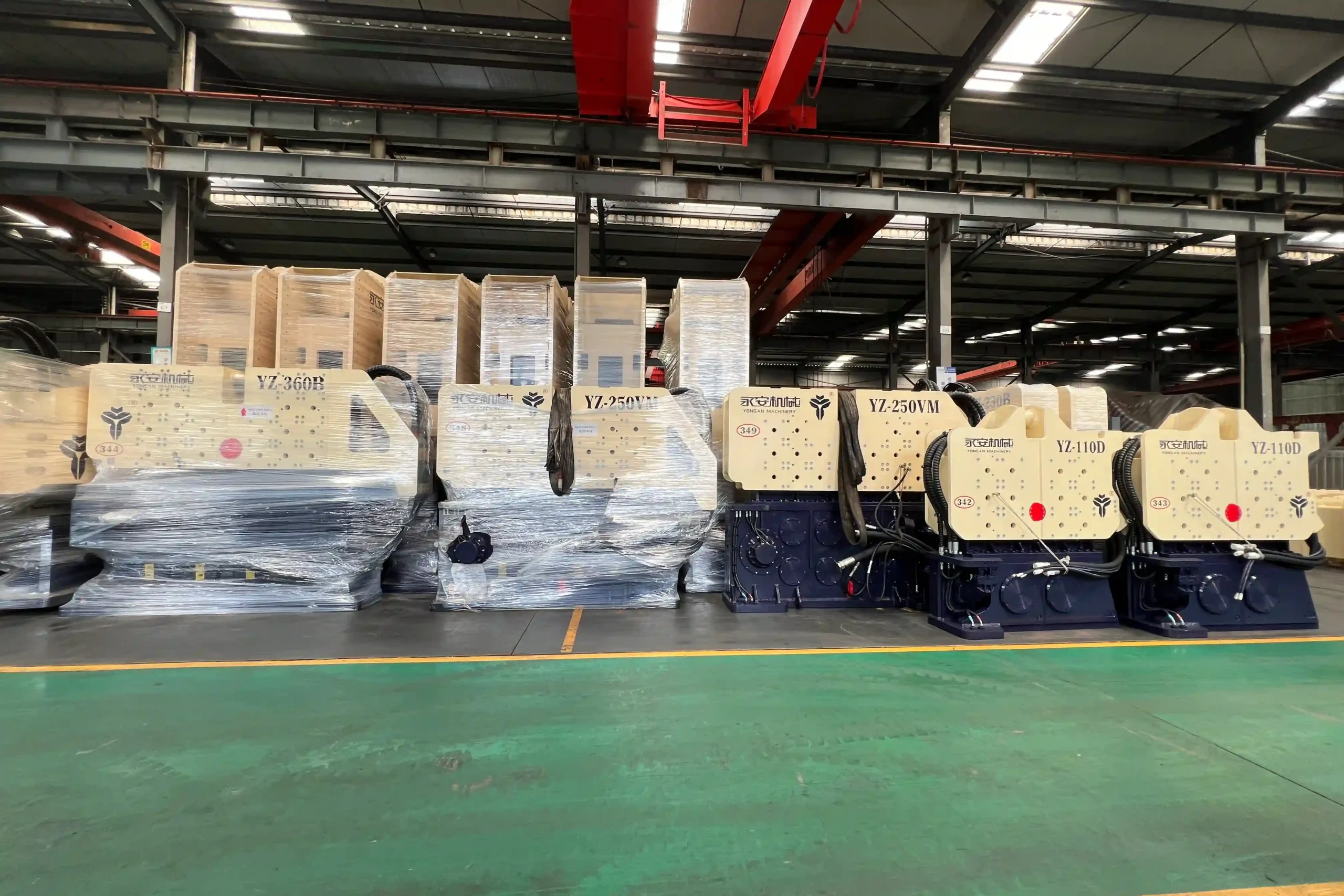

• Специализированная упаковка

Мы используем фумигированные деревянные ящики, соответствующие международным стандартам IPPC/ISPM15. Они прочные и долговечные, эффективно выдерживают грубую погрузку и разгрузку, а также сложные условия транспортировки на большие расстояния. От упаковки до таможенного оформления — каждая деталь соответствует международным стандартам.

• Визуализация и отслеживание

Мы предоставляем клиентам возможность отслеживать ключевые этапы производства и состояние завода, а также получать информацию о текущем местоположении, динамике перемещения и предполагаемом времени прибытия груза. Наши менеджеры по логистике будут внимательно отслеживать статус вашего груза и оперативно информировать вас на ключевых этапах (например, отправка, прибытие, транзит), чтобы вы были спокойны.
