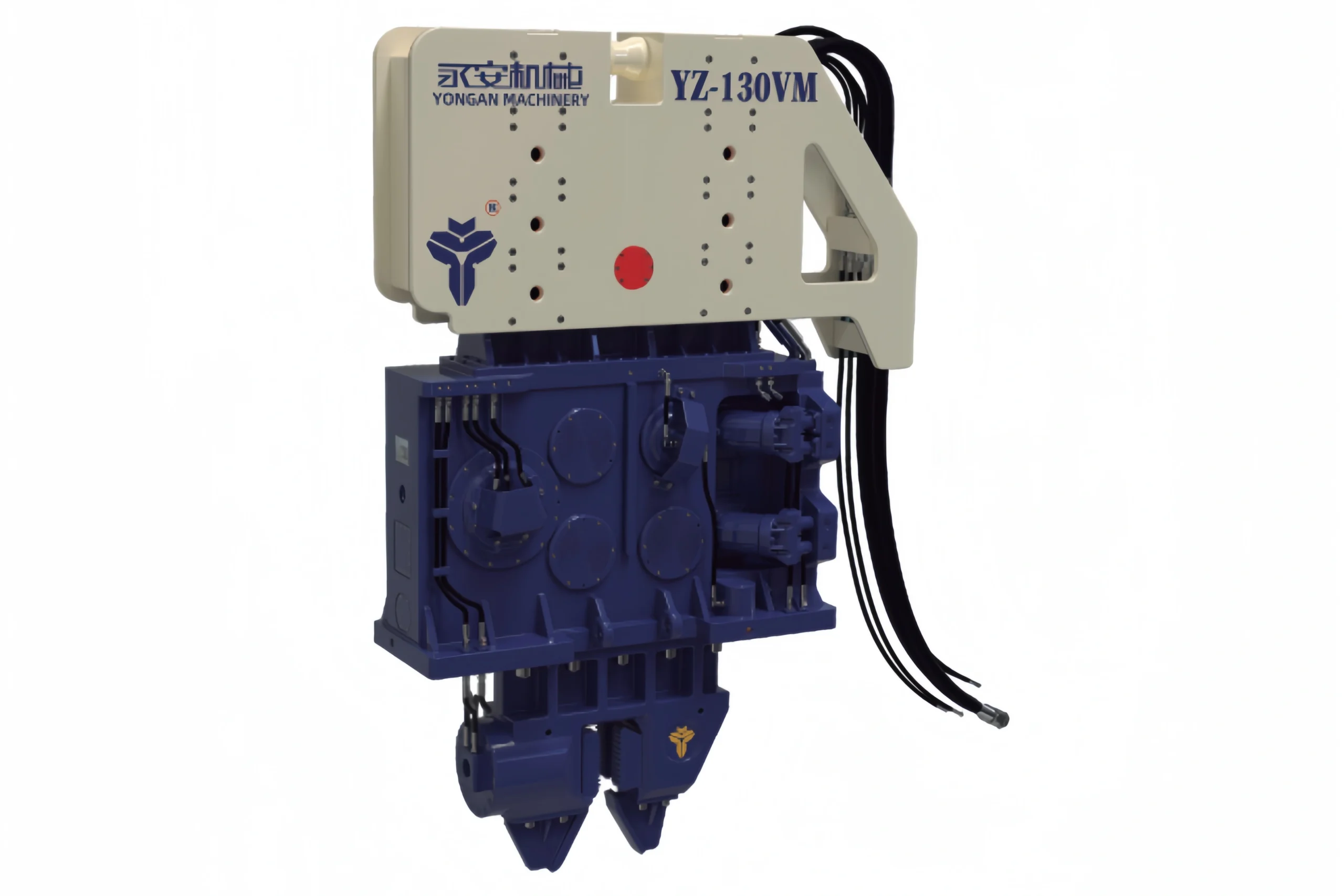

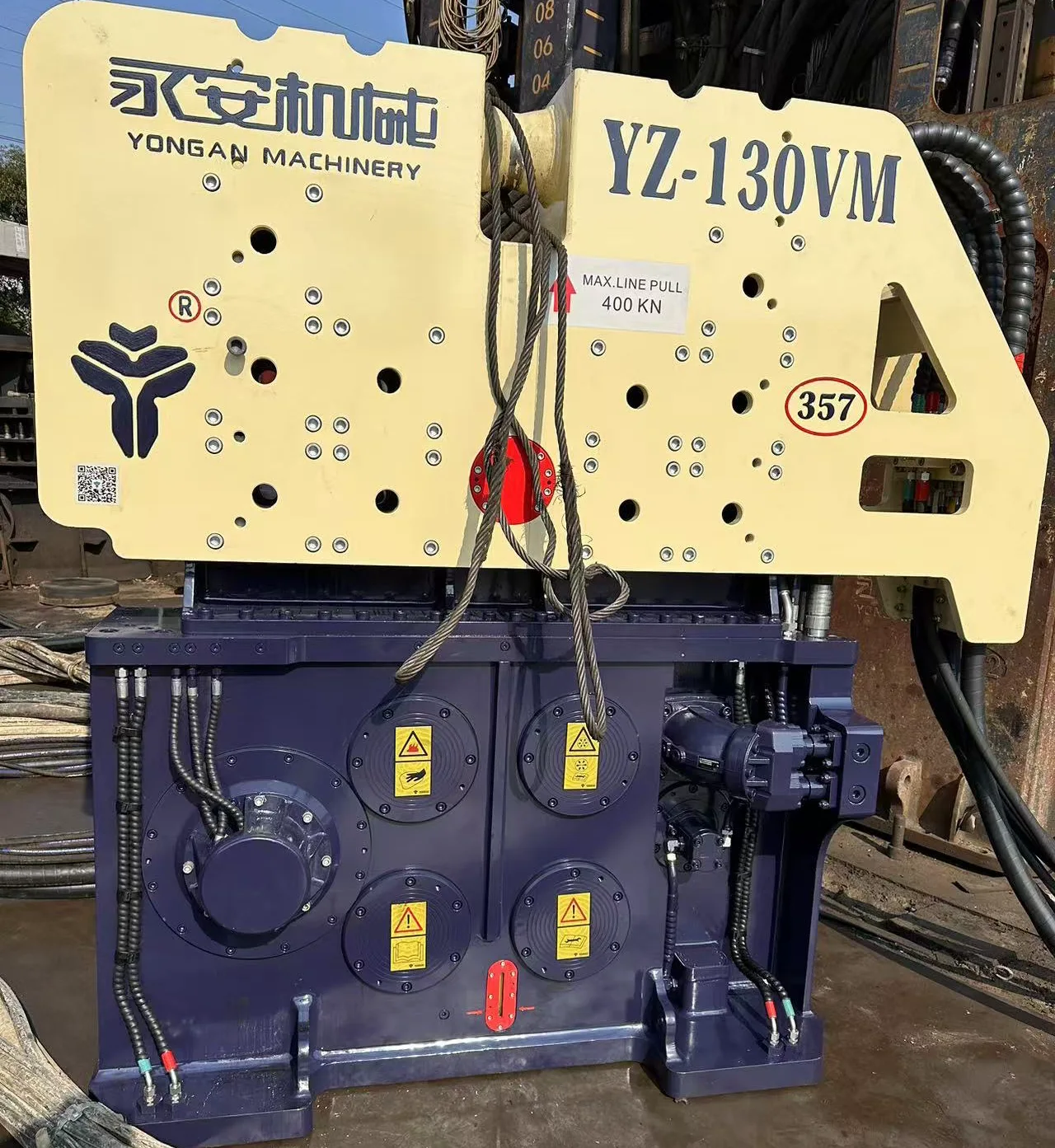

YZ-130VM
- Эксцентричный момент: 0-23 кг·м
- Макс.скорость： 2300 об/мин
- Центробежная сила： 1340 кН
- Вес(без зажима)： 4880 кг
- Макс.сила извлечения： 500 кН
- Макс.амплитуда： 15 мм
- Макс. Поток ： 620 л/мин
- Размер без зажима: 2240*550*2230 мм
- Тип зажима： Одинарный/двойный зажим
- Маслостанция： 600P
Сермя VM гидравлические вибропогружатели с переменным моментом обеспечивают максимальную производительность при минимальной вибрации грунта и идеально подходят для работы в городских условиях или на территориях, чувствительных к вибрациям (например, вблизи железных дорог, уязвимых трубопроводных систем, под конструкциями и у исторических зданий). Благодаря бесрезонансному запуску и остановке, наши VM вибропогружатели могут подвешиваться на телескопическом кране, что является значительным преимуществом при работе в условиях нехватки рабочего пространства или необходимости быстрого выполнения проекта. Кроме того, возможность регулировки как момента, так и частоты делаетVM вибропогружатели идеальным решением для различных типов грунта и различных профилей свай.
ТЕХНОЛОГИЯ ПЕРЕМЕННОГО МОМЕНТА
Эта технология позволяет осуществлять движение с регулируемой амплитудой благодаря изменению относительного положения эксцентриков.
ПРЕИМУЩЕСТВА ЭТОЙ ТЕХНОЛОГИИ
- Беcрезонансный запуск и остановка. Подходит для телескопических стрел автокранов.
- Беcрезонансный запуск и остановка. Подходит для телескопических стрел автокранов.
- Изменение момента облегчает облегчает управление профилем во время забивки:
– Улучшенный контроль вертикальности профиля.
– Помогает точно достичь желаемой глубины забивки.
– Возможность регулировки скорости забивки.
- Эксцентриковый блок, заполненный тяжелым металлом
Для увеличения эксцентрикового момента мы заполняем эксцентриковый блок гидравлического вибропогружателя «тяжелым металлом». Это позволяет создавать больший эксцентриковый момент и большую центробежную силу на той же частоте по сравнению с полностью железными эксцентриковыми блоками, делая погружение свай более эффективным.
- Вторичная резиновая амортизирующая система
Большой эластомер обеспечивает превосходное поглощение высокочастотных вибраций и лучше защищает стрелу крана. Малый эластомер обеспечивает дополнительную силу извлечения.
- Немецкие FAG высокоскоростные подшипники
Подшипники являются важнейшими компонентами вибропогружателей. Через подшипники огромная центробежная сила, создаваемая высокоскоростным вращением эксцентриковых блоков, передается на сваи. Мы используем Немецкие подшипники серии FAG X-life , срок службы которых в 5 раз дольше, чем у обычных подшипников.
- REXROTH Гидравлическая система
Все наши гидравлические насосы, двигатели и гидравлические системы произведены ведущей мировой компанией Rexroth, срок службы и стабильность работы которых значительно превосходят аналогичной продукции других производителей.
- Двойная смазка
Система охлаждения большой емкости предотвращает перегрев гидравлики, обеспечивая стабильную работу даже при длительной эксплуатации вибропогружателя. Редуктор оснащен комбинированной системой смазки (разбрызгиванием и принудительной подачей), которая не только смазывает полностью компоненты во время работы, но и отводит тепло от высокоскоростного вращения, ещё по мере увеличения объема смазочного масла рост температуры корпуса замедляется.
- Встроенная масляная система
Гидравлическое масло циркулирует через верхнюю стальную плиту, что позволяет сократить количество шлангов на 75% и предотвратить их повреждение во время работы, тем самым снижая частоту отказов. В то же время конструкция вибропогружателей становится более компактной.
- Встроенный двигатель
Наши гидравлические двигатели имеют встроенную конструкцию или оснащены внешним защитным кожухом, что снижает вероятность повреждения двигателей в результате столкновений во время работы и значительно повышает надежность вибропогружателей.
- Морская антикоррозионная технология напыления
Применяя американскую нанотехнологию антикоррозийной защиты и более 5 видов обработки поверхности, мы обеспечиваем нашим изделиям выдающуюся устойчивость к экстремальным условиям морской среды.
ДЕТАЛИ
TECHNICAL DATA
| Модель | YZ-100VM | YZ-130VM | YZ-180VM | YZ-250VM | YZ-300VM | YZ-360VM | YZ-400VM |
|---|---|---|---|---|---|---|---|
| Эксцентриковый момент(кгм) | 0-15 | 0-23 | 0-35 | 0-42 | 0-52 | 0-62 | 0-90 |
| Макс.частота (об/мин) | 2500 | 2300 | 2200 | 2300 | 2300 | 2300 | 2100 |
| Центробежная сила(кН) | 1030 | 1340 | 1860 | 2430 | 3020 | 3600 | 4350 |
| Макс. Сила тяги (кН) | 300 | 500 | 600 | 800 | 800 | 1000 | 1000 |
| Макс. амплитуда (мм) | 13 | 15 | 15 | 19 | 18 | 18.5 | 21.5 |
| Макс.Поток масла(л/мин) | 495 | 620 | 820 | 1060 | 1210 | 1598 | 2050 |
| Д*Ш*В (мм) | 2100*515*2250 | 2240*550*2230 | 2300*655*2350 | 2910*600*2300 | 3050*620*2300 | 3100*680*2380 | 3100*730*2670 |
| Вес без зажима(кг) | 4500 | 4880 | 6300 | 7600 | 10800 | 11500 | 12800 |
| Зажим под трубы | YZJ-80DCx2 | YZJ-80DCx2 | YZJ-120DCx2 | YZJ-160DCx2 | YZJ-200DCx2 | YZJ-200DCx2 | YZJ-200DCx2 |
| Зажим под шпунты | YZJ-120 | YZJ-160 | YZJ-200 | YZJ-320 | YZJ-320 | YZJ-320 | YZJ-320 |
| Маслостанция | 500P | 600P | 800P | 1000P | 1200P | 1600P | 2000P |
РЕКОМЕНДУЕМ ВМЕСТЕ С
Зажим под шпунты YZJ-160
- Толщина захвата:0-55 мм
- Усилие зажима:1600 кН
- Вес:1120 кг
Зажим под трубы YZ-80Cx2
- Толщина захвата:0-40 мм
- Сфера зажима:420-2100 мм
- Усилие зажима:800 кН x 2
- Вес:1830 кг
- Макс. Мощность: 403 кВт / 540л.с
- Дизельный двигатель: Cummins
- Макс.Поток масла: 630л/мин

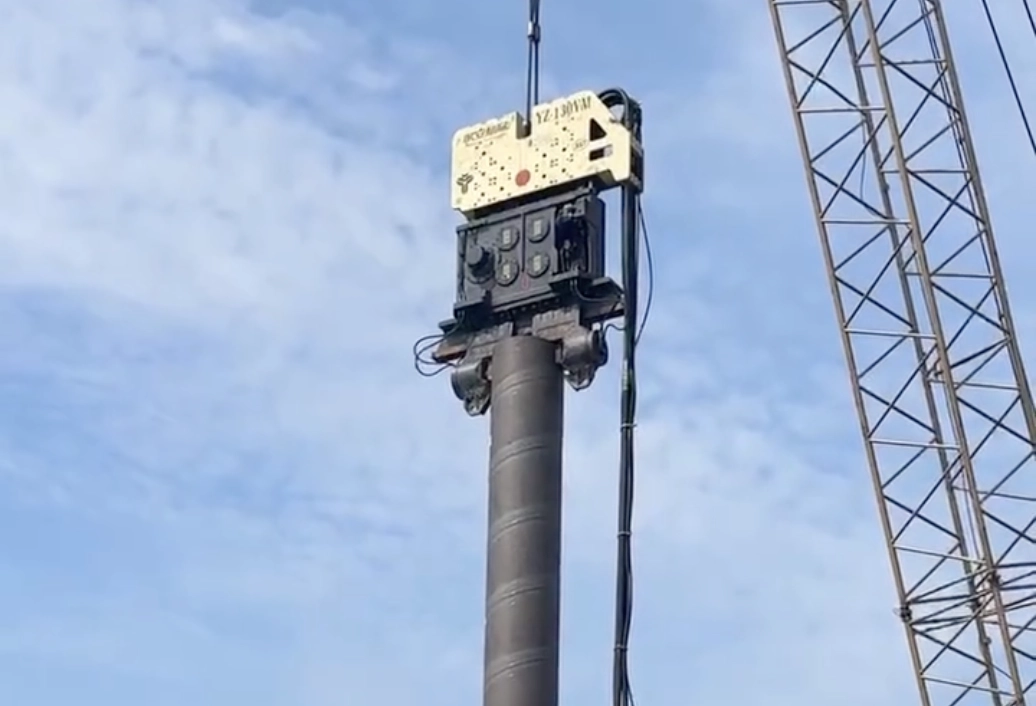

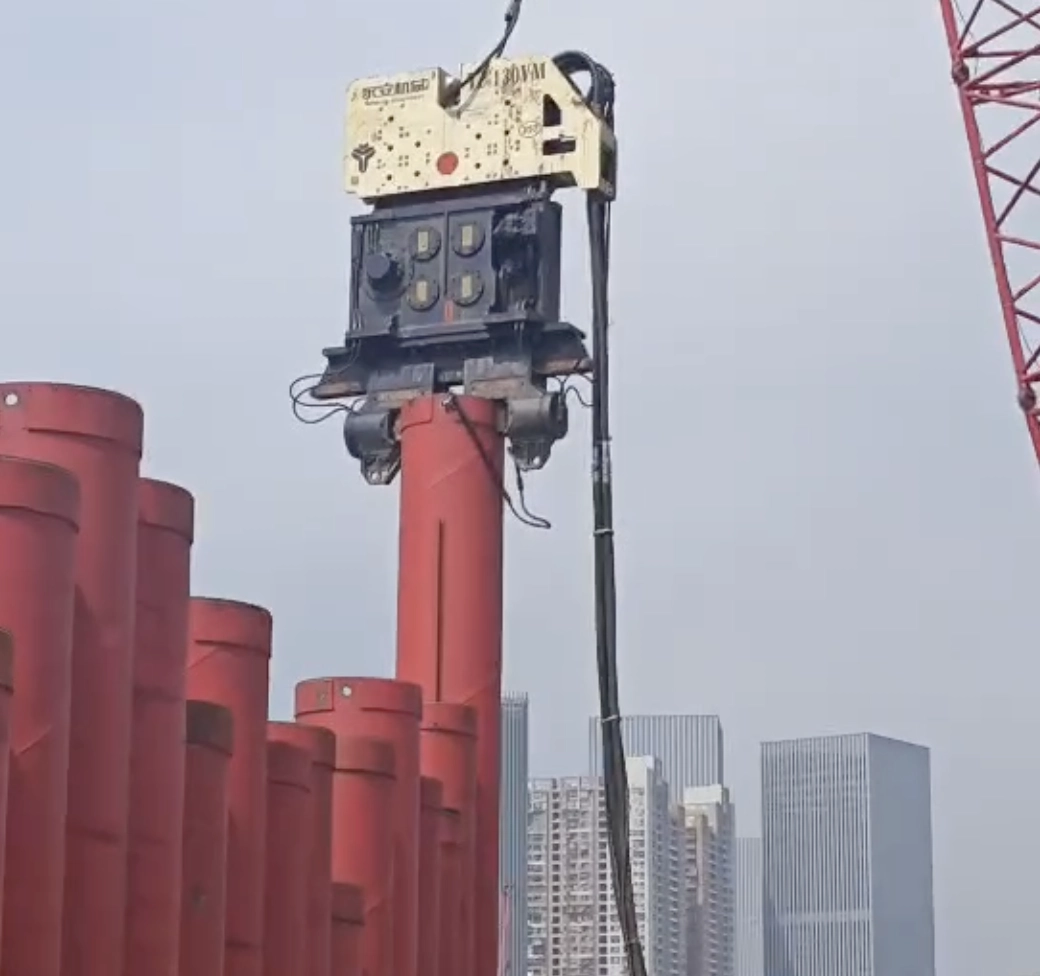

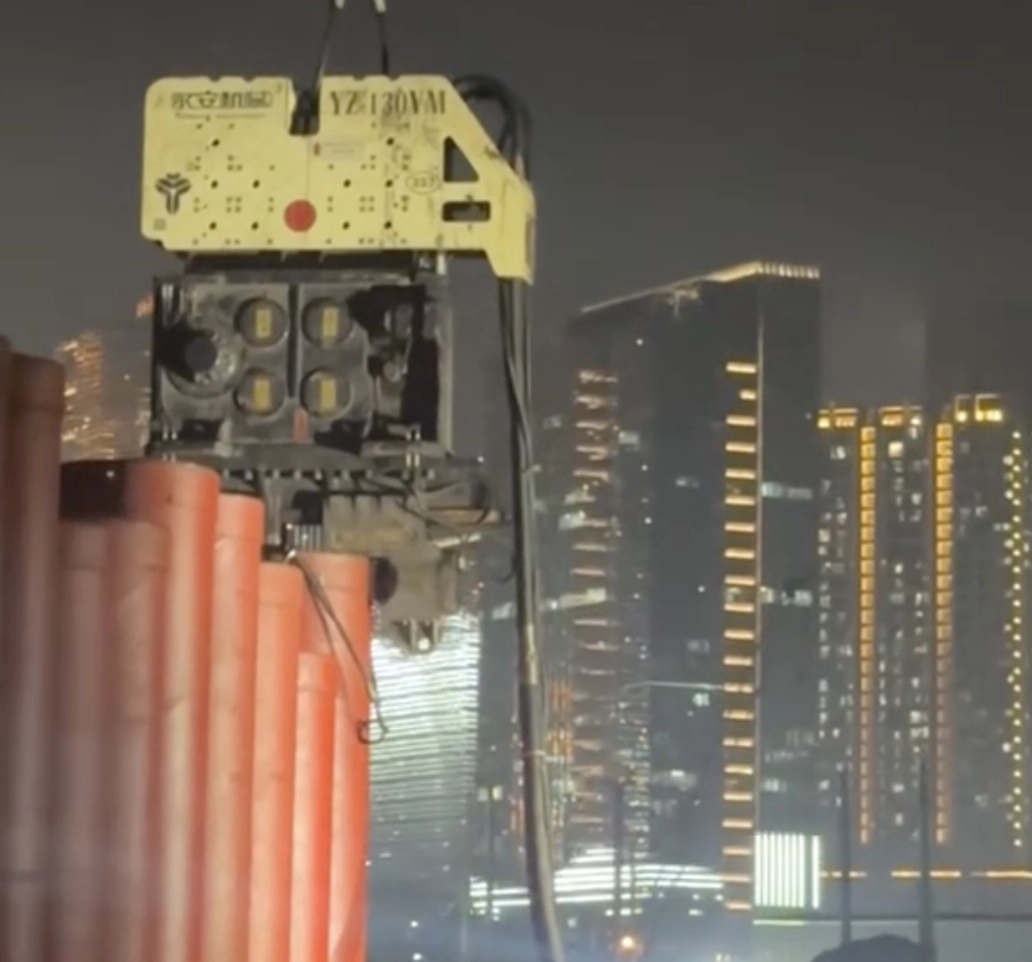

ПРОЕКТЫ
|
|
|
|
