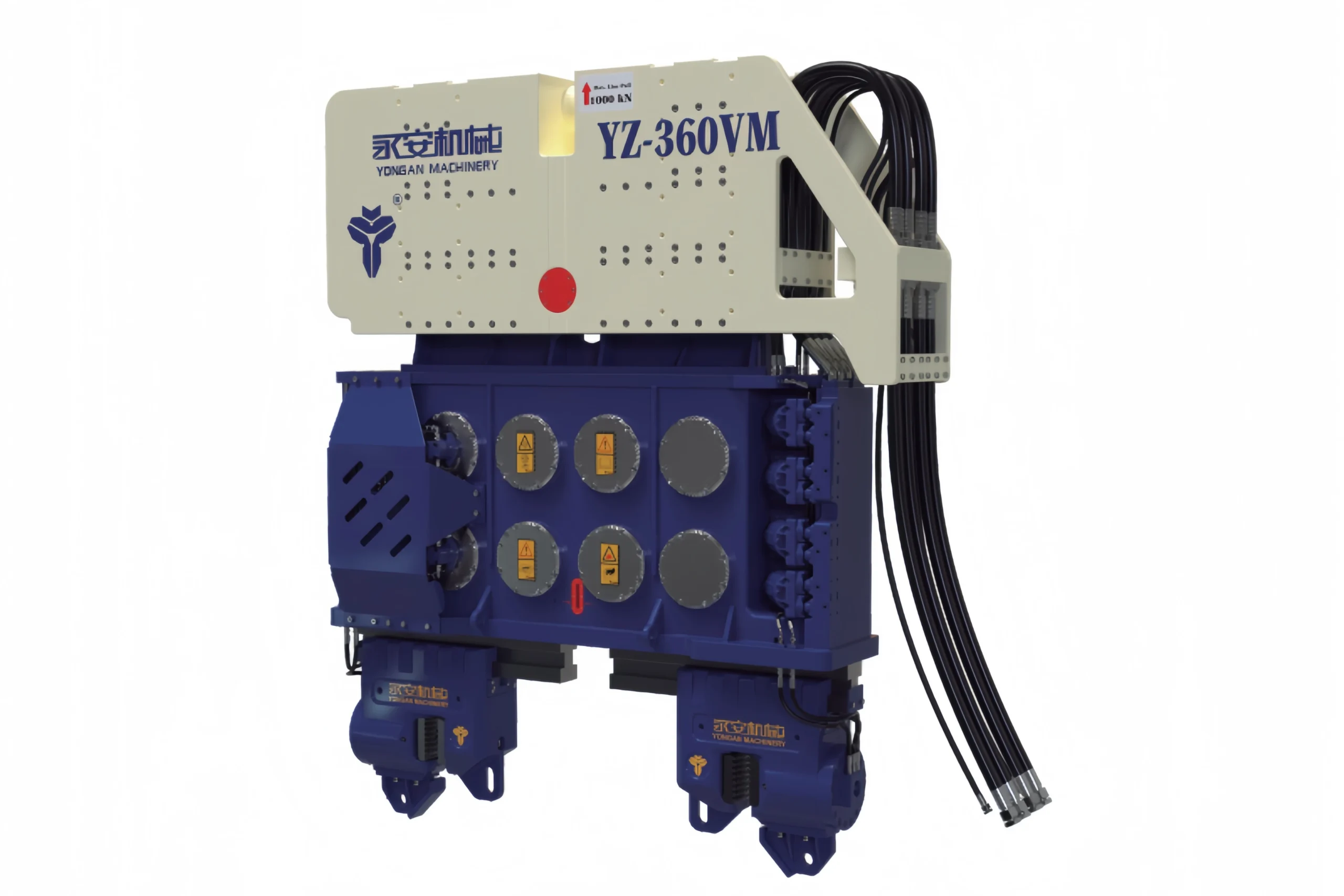

YZ-360VM
- Эксцентричный момент: 0-62 кг·м
- Макс.скорость： 2300 об/мин
- Центробежная сила： 3600 кН
- Вес(без зажима)： 11500 кг
- Макс.сила извлечения： 1000 кН
- Макс.амплитуда： 18.5 мм
- Макс. Поток ： 1598л/мин
- Размер без зажима: 3100*680*2380 мм
- Тип зажима： Одинарный/двойный зажим
- Маслостанция： 1600P
Сермя VM гидравлические вибропогружатели с переменным моментом обеспечивают максимальную производительность при минимальной вибрации грунта и идеально подходят для работы в городских условиях или на территориях, чувствительных к вибрациям (например, вблизи железных дорог, уязвимых трубопроводных систем, под конструкциями и у исторических зданий). Благодаря бесрезонансному запуску и остановке, наши VM вибропогружатели могут подвешиваться на телескопическом кране, что является значительным преимуществом при работе в условиях нехватки рабочего пространства или необходимости быстрого выполнения проекта. Кроме того, возможность регулировки как момента, так и частоты делаетVM вибропогружатели идеальным решением для различных типов грунта и различных профилей свай.
ТЕХНОЛОГИЯ ПЕРЕМЕННОГО МОМЕНТА
Эта технология позволяет осуществлять движение с регулируемой амплитудой благодаря изменению относительного положения эксцентриков.
ПРЕИМУЩЕСТВА ЭТОЙ ТЕХНОЛОГИИ
- Беcрезонансный запуск и остановка. Подходит для телескопических стрел автокранов.
- Беcрезонансный запуск и остановка. Подходит для телескопических стрел автокранов.
- Изменение момента облегчает облегчает управление профилем во время забивки:
– Улучшенный контроль вертикальности профиля.
– Помогает точно достичь желаемой глубины забивки.
– Возможность регулировки скорости забивки.
- Эксцентриковый блок, заполненный тяжелым металлом
Для увеличения эксцентрикового момента мы заполняем эксцентриковый блок гидравлического вибропогружателя «тяжелым металлом». Это позволяет создавать больший эксцентриковый момент и большую центробежную силу на той же частоте по сравнению с полностью железными эксцентриковыми блоками, делая погружение свай более эффективным.
- Вторичная резиновая амортизирующая система
Большой эластомер обеспечивает превосходное поглощение высокочастотных вибраций и лучше защищает стрелу крана. Малый эластомер обеспечивает дополнительную силу извлечения.
- Немецкие FAG высокоскоростные подшипники
Подшипники являются важнейшими компонентами вибропогружателей. Через подшипники огромная центробежная сила, создаваемая высокоскоростным вращением эксцентриковых блоков, передается на сваи. Мы используем Немецкие подшипники серии FAG X-life , срок службы которых в 5 раз дольше, чем у обычных подшипников.
- REXROTH Гидравлическая система
Все наши гидравлические насосы, двигатели и гидравлические системы произведены ведущей мировой компанией Rexroth, срок службы и стабильность работы которых значительно превосходят аналогичной продукции других производителей.
- Двойная смазка
Система охлаждения большой емкости предотвращает перегрев гидравлики, обеспечивая стабильную работу даже при длительной эксплуатации вибропогружателя. Редуктор оснащен комбинированной системой смазки (разбрызгиванием и принудительной подачей), которая не только смазывает полностью компоненты во время работы, но и отводит тепло от высокоскоростного вращения, ещё по мере увеличения объема смазочного масла рост температуры корпуса замедляется.
- Встроенная масляная система
Гидравлическое масло циркулирует через верхнюю стальную плиту, что позволяет сократить количество шлангов на 75% и предотвратить их повреждение во время работы, тем самым снижая частоту отказов. В то же время конструкция вибропогружателей становится более компактной.
- Встроенный двигатель
Наши гидравлические двигатели имеют встроенную конструкцию или оснащены внешним защитным кожухом, что снижает вероятность повреждения двигателей в результате столкновений во время работы и значительно повышает надежность вибропогружателей.
- Морская антикоррозионная технология напыления
Применяя американскую нанотехнологию антикоррозийной защиты и более 5 видов обработки поверхности, мы обеспечиваем нашим изделиям выдающуюся устойчивость к экстремальным условиям морской среды.
ДЕТАЛИ
TECHNICAL DATA
| Модель | YZ-100VM | YZ-130VM | YZ-180VM | YZ-250VM | YZ-300VM | YZ-360VM | YZ-400VM |
|---|---|---|---|---|---|---|---|
| Эксцентриковый момент(кгм) | 0-15 | 0-23 | 0-35 | 0-42 | 0-52 | 0-62 | 0-90 |
| Макс.частота (об/мин) | 2500 | 2300 | 2200 | 2300 | 2300 | 2300 | 2100 |
| Центробежная сила(кН) | 1030 | 1340 | 1860 | 2430 | 3020 | 3600 | 4350 |
| Макс. Сила тяги (кН) | 300 | 500 | 600 | 800 | 800 | 1000 | 1000 |
| Макс. амплитуда (мм) | 13 | 15 | 15 | 19 | 18 | 18.5 | 21.5 |
| Макс.Поток масла(л/мин) | 495 | 620 | 820 | 1060 | 1210 | 1598 | 2050 |
| Д*Ш*В (мм) | 2100*515*2250 | 2240*550*2230 | 2300*655*2350 | 2910*600*2300 | 3050*620*2300 | 3100*680*2380 | 3100*730*2670 |
| Вес без зажима(кг) | 4500 | 4880 | 6300 | 7600 | 10800 | 11500 | 12800 |
| Зажим под трубы | YZJ-80DCx2 | YZJ-80DCx2 | YZJ-120DCx2 | YZJ-160DCx2 | YZJ-200DCx2 | YZJ-200DCx2 | YZJ-200DCx2 |
| Зажим под шпунты | YZJ-120 | YZJ-160 | YZJ-200 | YZJ-320 | YZJ-320 | YZJ-320 | YZJ-320 |
| Маслостанция | 500P | 600P | 800P | 1000P | 1200P | 1600P | 2000P |
РЕКОМЕНДУЕМ ВМЕСТЕ С
Зажим под шпунты YZJ-320
- Толщина захвата: 0-50 мм
- Усилие зажима: 3200 кН
- Вес: 2150 кг
Зажим под трубы YZ-200DCx2
- Толщина захвата: 0-85 мм
- Сфера зажима: 700-3400 мм
- Усилие зажима: 2000 кН x2
- Вес: 4360 кг
- Макс. Мощность: 1007 кВт/1350 л.с
- Дизельный двигатель: Cummins
- Макс.Поток масла: 1600 л/мин
ПРОЕКТЫ
|
|
|
|
Ведущий производитель сваебойных установок
Закупка и проверка основных компонентов
• Закупка основных компонентов
Zhenu настаивает на использовании высококачественных комплектующих от ведущих мировых производителей, таких как подшипники FAG, гидравлические системы Rexroth и двигатели CAT или Cummins.
• Контроль качества
Проводится строгий контроль качества закупаемого сырья, включая анализ химического состава, испытания механических свойств, измерение точности размеров и т.д.
Обработка и изготовление компонентов
• Механическая обработка
Использование токарных, фрезерных, сверлильных станков с ЧПУ и другого оборудования для механической обработки металлических компонентов с целью обеспечения точности размеров и качества поверхности.
• Термическая обработка
Проведение процессов термической обработки, таких как закалка и отпуск, для ключевых компонентов с целью повышения твердости, прочности и износостойкости.
• Обработка поверхности
Проведение обработки поверхности, такой как гальваническое покрытие и напыление, для улучшения коррозионной стойкости и внешнего вида компонентов.
Сборка и ввод в эксплуатацию
• Сборка компонентов
Собрать обработанные компоненты в соответствии со сборочным чертежом, чтобы сформировать различные узлы сваебойных установок, такие как маслостанция, вибратор, зажим и т. д.
• Окончательная сборка и ввод в эксплуатацию
Собрать все компоненты в единое целое, подключить гидравлические шланги, электрические цепи и т. д., а затем проведите ввод в эксплуатацию.
Контроль качества и испытания
• Визуальный осмотр
Провести визуальный осмотр, чтобы убедиться в отсутствии видимых дефектов на поверхности, равномерности окраски и четкости маркировки.
• Функциональные испытания
Провести комплексные функциональные испытания, включая проверку таких параметров, как частота вибрации, амплитуда, центробежная сила и давление в гидравлической системе.
• Испытания на надежность
Провести испытания на надежность, имитируя реальные условия эксплуатации в течение длительного времени.
Доставка по всему миру
• Гарантия сроков доставки
40-летний опыт позволил нам установить прочные стратегические партнерские отношения с основными поставщиками сырья, такими как производители стали и гидравлических систем, что обеспечивает стабильные и своевременные поставки сырья. Для стандартных моделей мы создали значительный запас основных компонентов и готовых машин, что позволяет осуществлять отгрузку сразу после оформления заказа и значительно сокращает время ожидания.
• Специализированная упаковка
Мы используем фумигированные деревянные ящики, соответствующие международным стандартам IPPC/ISPM15. Они прочные и долговечные, эффективно выдерживают грубую погрузку и разгрузку, а также сложные условия транспортировки на большие расстояния. От упаковки до таможенного оформления — каждая деталь соответствует международным стандартам.
• Визуализация и отслеживание
Мы предоставляем клиентам возможность отслеживать ключевые этапы производства и состояние завода, а также получать информацию о текущем местоположении, динамике перемещения и предполагаемом времени прибытия груза. Наши менеджеры по логистике будут внимательно отслеживать статус вашего груза и оперативно информировать вас на ключевых этапах (например, отправка, прибытие, транзит), чтобы вы были спокойны.
